每個礦井的主通風機房?jī)?nèi)，都安裝有一個顯示礦井通風負壓“水柱計”?！睹旱V安全規程》規定，通風機的司機要定時觀測水柱計的讀數，以掌握礦井的通風的狀態，為安全生產創造條件，人們稱風機房的“水柱計”是礦井通風機的“寒暑表”。那么，“水柱計”的讀數變化和礦井通風管理及主通風機的運行工況，到底有何關系呢？
通過礦井通風阻力與主通風機的風銅斷面相對壓力之I旬的關系式可以看出，無論是抽出創口王是壓人式礦井，礦井通風總阻力可以通過測定風碗斷面的相對壓力和自然風壓值計算出來。實際上，礦井?dāng)嗝娴膭?dòng)壓值不大，變化也較小;自然風壓值隨季節而變化，一般也不大，因此，只要用壓差計測出風酮斷面的相對靜壓值，就能近似了解到礦井通風總阻力的大小。此外，利用壓差計還能反映主通風機工作面風壓的大小。
測量風碩斷面的相對壓力時，壓差計的安裝方法按取月巨夕寧法不同有兩種，即壁面取壓法和環形管取壓法。
1.壁面取壓法

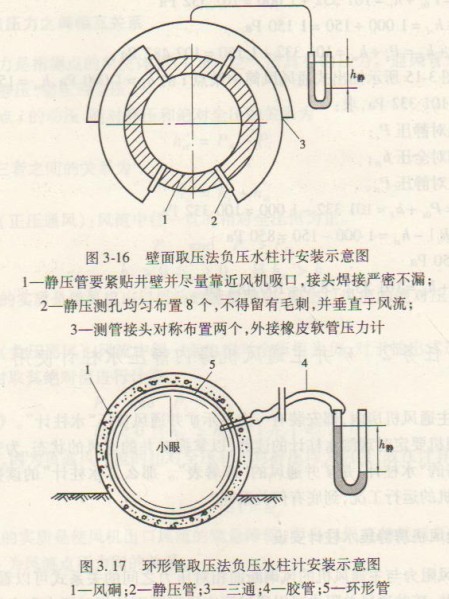

所謂壁面取壓法就是在風碳內壁上開靜壓孔，如下圖所示，用金屬管和膠皮管把壓力傳輸?shù)斤L(fēng)硐外并連接到主通風機房?jī)?nèi)的壓差計上。為了減少誤差，一般把各測點用三通和膠皮管并聯起來。在壁面上開靜壓孔時，要求孔徑不大于10mm，孔口光滑無毛刺，附近無凹凸
現象，孔的中心線與壁面垂直。
2.環形管取壓法
如下圖所示，將一個外徑為4-6mm的銅管5做成圓形，在管上等距離鉆8個垂直于風流方向的小眼，眼徑1~2mm，將圓形銅管固定在風硐斷面四周上，再用一根銅管與其相通并穿出硐壁，用膠皮管4連接到主通風機房?jī)?nèi)的壓差計上。
以上兩種方法選擇的取壓斷面都應靠近主通風機人風口(抽出式通風時)的風流穩定處，測壓儀多采用U型水柱計。隨著電子技術的發展和礦井安全監控系統的應用，不少礦井已經采用電子壓差計測量或用負壓傳感器將數據傳送到計算機上，自動監測風硐內的風流壓力。
