三相異步電機結構圖解

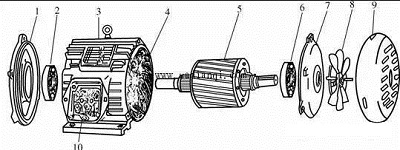

   圖1封閉式三相異步電機的結構

1—端蓋2—軸承3—機座4—定子繞組5—轉子

6—軸承7—端蓋8—風扇9—風罩10—接線盒

異步電機的結構也可分為定子.轉子兩大部分。定子就是電機中固定不動的部分，轉子是電機的旋轉部分。由于異步電機的定子產生勵磁旋轉磁場，同時從電源吸收電能，并產生且通過旋轉磁場把電能轉換成轉子上的機械能，所以與直流電機不同，交流電機定子是電樞。另外，定.轉子之間還必須有一定間隙(稱為空氣隙)，以保證轉子的自由轉動。異步電機的空氣隙較其他類型的電機氣隙要小，一般為0.2mm～2mm。

三相異步電機外形有開啟式.防護式.封閉式等多種形式，以適應不同的工作需要。在某些特殊場合，還有特殊的外形防護型式，如防爆式.潛水泵式等。不管外形如何電機結構

基本上是相同的?，F(xiàn)以封閉式電機為例介紹三相異步電機的結構。如圖1所示是一臺封閉式三相異步電機解體后的零部件圖。

1.定子部分

定子部分由機座.定子鐵心.定子繞組及端蓋.軸承等部件組成。

(1)機座。機座用來支承定子鐵心和固定端蓋。中.小型電機機座一般用鑄鐵澆成，大型電機多采用鋼板焊接而成。

(2)定子鐵心。定子鐵心是電機磁路的一部分。為了減小渦流和磁滯損耗，通常用0.5mm厚的硅鋼片疊壓成圓筒，硅鋼片表面的氧化層(大型電機要求涂絕緣漆)作為片間絕緣，在鐵心的內圓上均勻分布有與軸平行的槽，用以嵌放定子繞組。

(a)直條形式斜條形式

圖2 籠型異步電機的轉子繞組形式

(3)定子繞組。定子繞組是電機的電路部分，也是最重要的部分，一般是由絕緣銅(或鋁)導線繞制的繞組聯接而成。它的作用就是利用通入的三相交流電產生旋轉磁場。通常，繞組是用高強度絕緣漆包線繞制成各種型式的繞組，按一定的排列方式嵌入定子槽內。槽口用槽楔(一般為竹制)塞緊。槽內繞組匝間.繞組與鐵心之間都要有良好的絕緣。如果是雙層繞組(就是一個槽內分上下兩層嵌放兩條繞組邊)，還要加放層間絕緣。

(4)軸承。軸承是電機定.轉子銜接的部位，軸承有滾動軸承和滑動軸承兩類，滾動軸承又有滾珠軸承(也稱為球軸承)，目前多數電機都采用滾動軸承。這種軸承的外部有貯存潤滑油的油箱，軸承上還裝有油環，軸轉動時帶動油環轉動，把油箱中的潤滑油帶到軸與軸承的接觸面上。為使?jié)櫥湍芊植荚谡麄€接觸面上，軸承上緊貼軸的一面一般開有油槽。

2.轉子部分

轉子是電機中的旋轉部分，如圖3.7中的部件5。一般由轉軸.轉子鐵心.轉子繞組.風扇等組成。轉軸用碳綱制成，兩端軸頸與軸承相配合。出軸端銑有鍵槽，用以固定皮帶輪或聯軸器。轉軸是輸出轉矩.帶動負載的部件。轉子鐵心也是電機磁路的一部分。由0.5mm厚的硅鋼片疊壓成圓柱體，并緊固在轉子軸上。轉子鐵心的外表面有均勻分布的線槽，用以嵌放轉子繞組。

三相交流異步電機按照轉子繞組形式的不同，一般可分為籠型異步電機和繞線型異步電機。

(1)籠型轉子線槽一般都是斜槽(線槽與軸線不平行)，目的是改善起動與調速性能。其外形如圖1中的第5部分；籠型繞組(也稱為導條)是在轉子鐵心的槽里嵌放裸銅條或鋁條，然后用兩個金屬環(稱為端環)分別在裸金屬導條兩端把它們?nèi)拷油?短接)，即構成了轉子繞組；小型籠型電機一般用鑄鋁轉子，這種轉子是用熔化的鋁液澆在轉子鐵心上，導條.瑞環一次澆鑄出來。如果去掉鐵心，整個繞組形似鼠籠，所以得名籠型繞組，如圖2所示。圖2(a)為籠型直條形式，圖2(b)為籠型斜條形式。
